Phòng sạch điện tử là hạ tầng kỹ thuật quan trọng trong các nhà máy sản xuất linh kiện bán dẫn, bảng mạch và thiết bị công nghệ cao. Việc tuân thủ đúng các quy định về thiết kế, thi công và vận hành phòng sạch giúp kiểm soát bụi, tĩnh điện và môi trường sản xuất, từ đó đảm bảo độ chính xác và chất lượng sản phẩm điện tử.
1. Phòng sạch điện tử là gì?
Phòng sạch điện tử (Electronics Cleanroom) là một môi trường sản xuất được thiết kế và kiểm soát chặt chẽ các thông số môi trường như nồng độ hạt bụi, nhiệt độ, độ ẩm, áp suất và tĩnh điện. Mục tiêu cốt lõi của không gian này là ngăn chặn sự xâm nhập của các hạt tạp chất li ti từ môi trường bên ngoài vào sản phẩm, đảm bảo điều kiện làm việc tối ưu cho các dây chuyền lắp ráp linh kiện bán dẫn và thiết bị điện tử có độ chính xác cao.
Việc đầu tư hệ thống phòng sạch không chỉ là yêu cầu kỹ thuật bắt buộc mà còn mang lại những lợi ích kinh tế trực tiếp cho doanh nghiệp sản xuất:
- Tăng tỷ lệ sản phẩm đạt chuẩn: Hạt bụi li ti rơi vào bảng mạch hoặc tấm wafer có thể gây ra hiện tượng đoản mạch hoặc hở mạch. Phòng sạch loại bỏ rủi ro này, giúp giảm thiểu tối đa tỷ lệ sản phẩm lỗi trong quá trình sản xuất.
- Nâng cao độ tin cậy và hiệu suất: Các sản phẩm điện tử, đặc biệt là vi mạch tích hợp (IC), yêu cầu độ chính xác ở cấp độ micromet. Môi trường sạch giúp duy trì tính ổn định của vật liệu và linh kiện, đảm bảo thiết bị hoạt động chính xác theo thiết kế.
- Kéo dài tuổi thọ sản phẩm: Loại bỏ các tác nhân gây ăn mòn hoặc tạp chất bám dính giúp linh kiện điện tử bền bỉ hơn, tránh tình trạng suy giảm hiệu năng theo thời gian.
- Đáp ứng tiêu chuẩn chất lượng khắt khe: Đối với các đơn hàng xuất khẩu hoặc cung ứng cho các tập đoàn công nghệ lớn, việc sở hữu phòng sạch đạt chuẩn ISO 14644-1 là “giấy thông hành” để doanh nghiệp khẳng định uy tín và năng lực cạnh tranh.

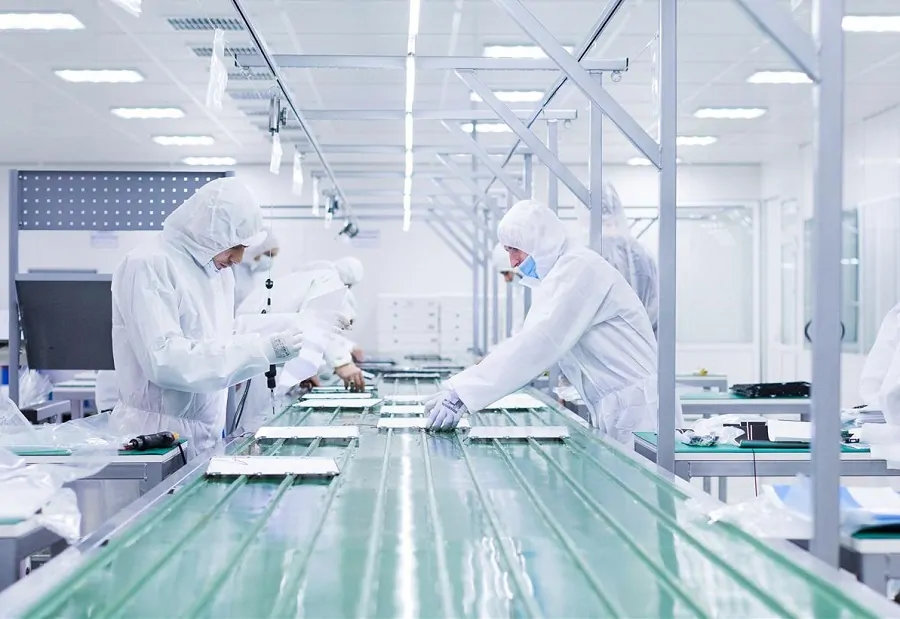

Phòng sạch điện tử là môi trường kiểm soát bụi, nhiệt độ, độ ẩm và tĩnh điện cho sản xuất điện tử
Không phải mọi không gian trong nhà máy đều yêu cầu cấp độ sạch như nhau; dưới đây là các khu vực đặc thù bắt buộc phải trang bị phòng sạch điện tử:
- Khu vực sản xuất và cắt lát Wafer (Bán dẫn): Đây thường là khu vực yêu cầu cấp độ sạch cao nhất vì các hạt bụi dù là nhỏ nhất cũng có thể phá hủy cấu trúc của chip bán dẫn.
- Khu vực lắp ráp bảng mạch in (PCBA): Nơi thực hiện quá trình hàn linh kiện lên bảng mạch. Bụi bẩn bám vào các chân linh kiện có thể làm giảm chất lượng mối hàn hoặc gây lỗi kết nối.
- Khu vực sản xuất ổ đĩa cứng (HDD): Các đầu đọc ổ cứng hoạt động ở khoảng cách cực gần với bề mặt đĩa từ. Một hạt bụi nhỏ cũng có thể gây ra hiện tượng “head crash” làm mất dữ liệu.
- Khu vực lắp ráp thiết bị quang học và cảm biến: Các linh kiện quang học cần được bảo vệ tuyệt đối để tránh làm trầy xước bề mặt ống kính hoặc gây sai số cho các cảm biến nhạy sáng.
- Khu vực kiểm tra và đóng gói: Đảm bảo sản phẩm hoàn thiện không bị nhiễm bẩn trước khi xuất xưởng, duy trì chất lượng ổn định khi đến tay khách hàng.
2. Các tiêu chuẩn trong phòng sạch điện tử
Để đảm bảo chất lượng linh kiện và sự ổn định của dây chuyền sản xuất, việc áp dụng các bộ tiêu chuẩn quốc tế là yêu cầu cốt lõi. Dưới đây là các tiêu chuẩn chính được tham chiếu trong ngành sản xuất điện tử:
- Tiêu chuẩn ISO 14644-1 (Tiêu chuẩn quốc tế về phân loại độ sạch): Quy định cách phân loại độ sạch không khí theo nồng độ hạt bụi (đếm hạt) cho phòng sạch và vùng sạch. Trong ngành điện tử, tùy thuộc vào độ nhạy của linh kiện (như chip bán dẫn, bo mạch), nhà máy thường áp dụng từ ISO 1 đến ISO 9.
- Tiêu chuẩn chống tĩnh điện ANSI/ESD S20.20: Tiêu chuẩn toàn cầu về kiểm soát phóng tĩnh điện, yêu cầu thiết kế hệ thống sàn, bàn thao tác, trang phục và dây đeo cổ tay nhằm triệt tiêu điện tích dư thừa.
ISO 14644-1 là một trong các tiêu chuẩn trong phòng sạch điện tử
3. Các yếu tố cần kiểm soát trong phòng sạch điện tử
Để tạo ra môi trường sản xuất hoàn hảo, các kỹ sư cần duy trì sự cân bằng của nhiều thông số vật lý khác nhau. Dưới đây là các yếu tố then chốt cần được kiểm soát chặt chẽ:
- Nhiệt độ: Thường được duy trì ổn định ở mức 22 ± 2°C. Nhiệt độ ổn định cực kỳ quan trọng vì sự thay đổi nhiệt đột ngột có thể khiến vật liệu (như bảng mạch, kim loại) bị giãn nở hoặc co rút, gây sai số cho các thiết bị lắp ráp chính xác.
- Độ sạch không khí: Được kiểm soát thông qua hệ thống lọc HEPA hoặc ULPA. Độ sạch không khí quyết định trực tiếp đến tỷ lệ sản phẩm lỗi, vì các hạt bụi dù nhỏ cũng có thể gây đoản mạch cho các linh kiện vi xử lý hiện đại.
- Độ ẩm: Thông thường giữ ở mức 45% – 55%. Nếu độ ẩm quá thấp, môi trường dễ phát sinh tĩnh điện (ESD) gây hỏng linh kiện; nếu độ ẩm quá cao, thiết bị có thể bị oxy hóa hoặc rò rỉ điện.
- Áp suất: Phòng sạch luôn được duy trì áp suất dương so với môi trường xung quanh (thường chênh lệch từ 10 – 20 Pa). Điều này đảm bảo khi mở cửa hoặc có khe hở, không khí chỉ có thể thoát từ trong ra ngoài, ngăn không cho bụi bẩn từ khu vực lân cận xâm nhập.
- Độ ồn: Cần kiểm soát ở mức ≤ 65 dB. Tiếng ồn quá lớn không chỉ gây ảnh hưởng đến sức khỏe người lao động mà còn có thể tác động đến độ chính xác của các thiết bị đo lường nhạy cảm.
- Nồng độ bụi và vi sinh vật:
- Bụi: Là mối đe dọa lớn nhất trong điện tử. Nồng độ bụi được giám sát liên tục theo cấp độ ISO đã thiết lập.
- Vi sinh vật: Mặc dù không phải ưu tiên số một như trong ngành dược phẩm, việc kiểm soát vi sinh vật vẫn cần thiết để tránh gây ăn mòn hoặc bám bẩn bề mặt linh kiện trong môi trường làm việc có độ ẩm cao.

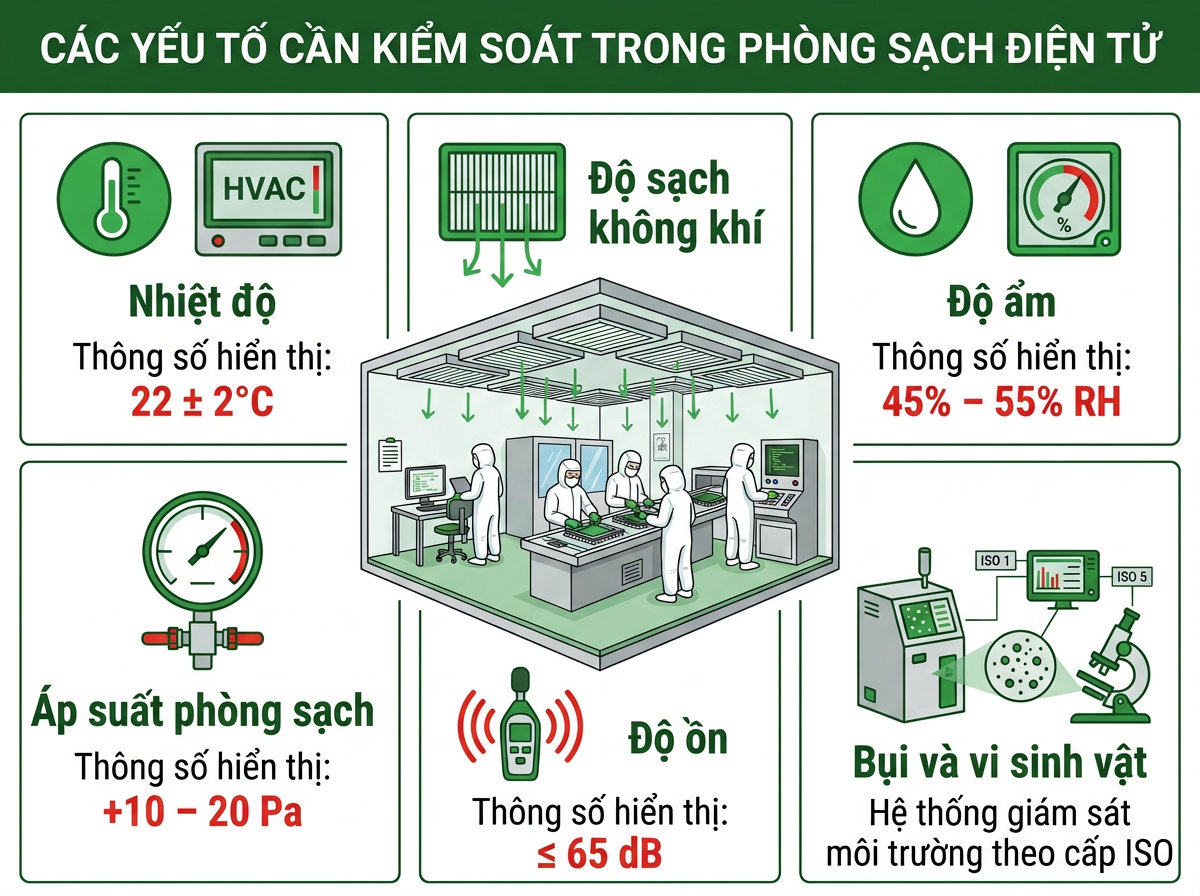

Các yếu tố cần kiểm soát trong phòng sạch điện tử
4. Quy định cần lưu ý trong phòng sạch điện tử
Để đảm bảo môi trường sản xuất điện tử đạt chuẩn và ổn định, việc tuân thủ các quy định nghiêm ngặt về thiết kế, vật liệu và vận hành là yếu tố quyết định sự thành bại của dự án. Dưới đây là những quy định quan trọng cần đặc biệt lưu ý trong phòng sạch điện tử:
- Kiểm soát nhiễm bẩn và tĩnh điện: Đây là yêu cầu tiên quyết để bảo vệ linh kiện. Cần sử dụng các vật liệu chống tĩnh điện chuyên dụng cho sàn và bàn thao tác, kết hợp với hệ thống buồng đệm (Airlock) để ngăn chặn bụi và tạp chất từ hành lang hoặc môi trường bên ngoài xâm nhập vào khu vực sản xuất chính.
- Quần áo bảo hộ: Nhân sự bắt buộc mặc quần áo làm từ vải sợi tổng hợp không sinh bụi (lint-free), bao phủ toàn bộ cơ thể (gồm áo liền quần, mũ trùm, găng tay, giày chuyên dụng) và phải thay đồ trong phòng đệm đúng trình tự để tránh mang tạp chất từ trang phục thường vào phòng sạch.
- Vật liệu xây dựng: Ưu tiên sử dụng tấm Panel bề mặt nhẵn bóng, có khả năng kháng hóa chất, kết hợp với sàn Vinyl hoặc Epoxy tự san phẳng không khe hở. Đặc biệt, tất cả các góc giao cắt giữa tường, trần và sàn phải sử dụng phụ kiện bo tròn (R-corner) để triệt tiêu các góc chết nơi bụi bẩn dễ tích tụ.
- Hệ thống lọc không khí: Bắt buộc trang bị bộ lọc HEPA hoặc ULPA (hiệu suất H13-H14) kết hợp hệ thống quạt lọc FFU để đảm bảo hiệu suất lọc bụi đạt ≥ 99.97%. Đồng thời, hệ thống HVAC phải duy trì áp suất dương ổn định (từ 10 – 25 Pa) để ngăn chặn khí bẩn xâm nhập mỗi khi mở cửa.
- Quy trình vận hành (SOP): Thiết lập quy trình ra/vào nghiêm ngặt thông qua buồng thổi khí (Air Shower) hoặc hộp trung chuyển (Pass Box) nhằm loại bỏ bụi bề mặt. Bên cạnh đó, cần thực hiện vệ sinh công nghiệp định kỳ và giám sát thời gian thực các chỉ số nhiệt độ, độ ẩm, áp suất trên bảng điều khiển trung tâm để kịp thời điều chỉnh nếu có sai lệch.

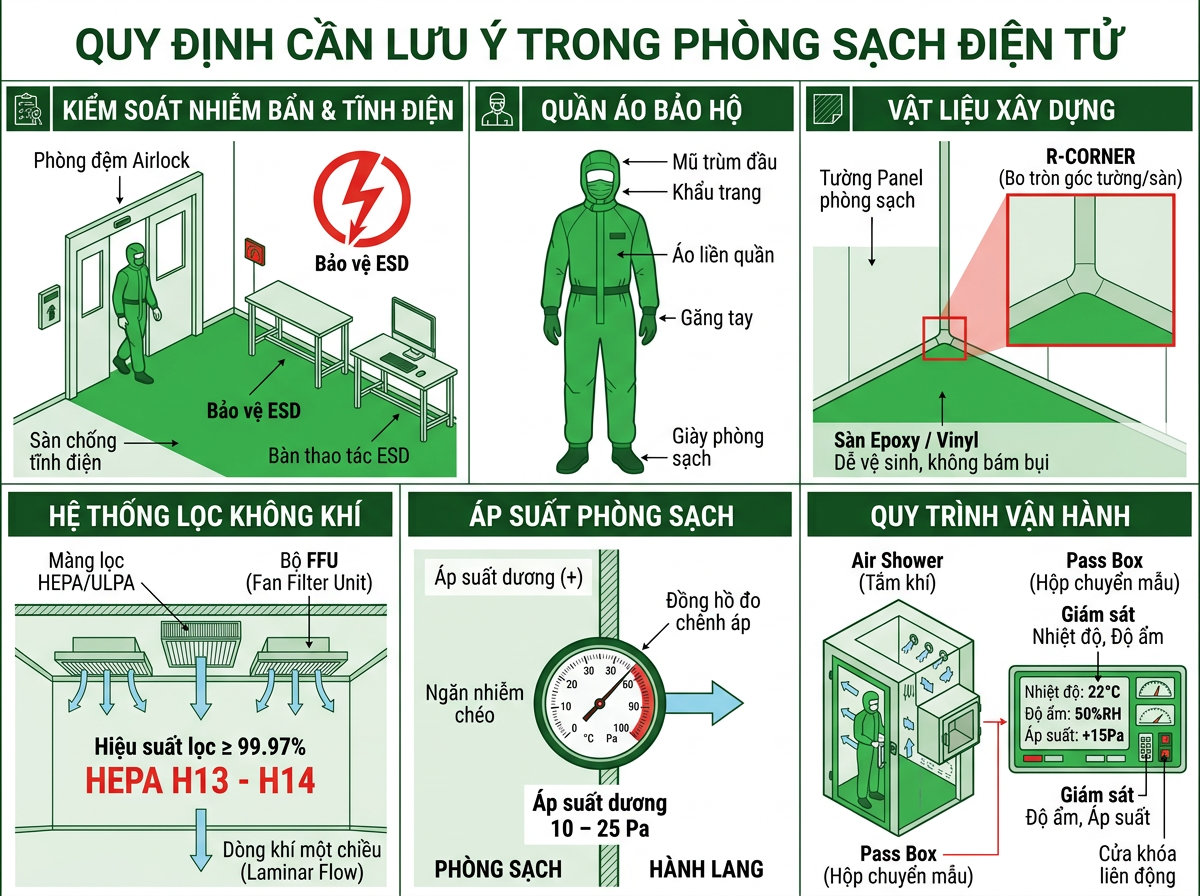

Thiết kế vật liệu, hệ lọc và quy trình vận hành phải đạt chuẩn
5. Nhà thầu xây dựng phòng sạch điện tử uy tín
Intech E&C là nhà thầu phòng sạch hàng đầu Việt Nam, cung cấp giải pháp thi công phòng sạch (thiết kế, thi công, đo kiểm đến bảo trì) cho tất cả lĩnh vực công nghiệp như bán dẫn, điện tử, y tế, dược phẩm, thực phẩm, hóa mỹ phẩm, và nhiều ngành khác.
Intech E&C là DOANH NGHIỆP DUY NHẤT TẠI VIỆT NAM THIẾT KẾ VÀ THI CÔNG THÀNH CÔNG PHÒNG SẠCH CLASS 1 – CẤP ĐỘ CAO NHẤT THẾ GIỚI, được chứng nhận theo tiêu chuẩn NEBB của Hoa Kỳ, vinh dự là một trong 10 thành tựu khoa học công nghệ nổi bật của Việt Nam năm 2022.
Lựa chọn Intech E&C, doanh nghiệp sẽ nhận được:
- Giải pháp trọn gói, đồng hành từ giai đoạn tư vấn đến bảo hành, bảo trì, cải tạo, giúp khách hàng tối ưu hóa chi phí, thời gian và hiệu quả vận hành
- Kinh nghiệm dày dặn, đã từng triển khai hơn 500 dự án phòng sạch trong và ngoài nước cho nhiều doanh nghiệp lớn như LG, Honda, Samsung, Panasonic, Vingroup, Toyota, Vinfast, FPT…
- Khả năng tùy biến giải pháp theo nhu cầu thực tế của từng doanh nghiệp, từ xây mới, mở rộng đến cải tạo phòng sạch hiện hữu
Khách hàng có thể tìm hiểu và thẩm định hồ sơ năng lực của Intech E&C qua các dự án công ty đã và đang triển khai tại trang Dự án.
Intech E&C – Nhà thầu xây dựng phòng sạch điện tử uy tín
Thiết kế và vận hành phòng sạch điện tử đòi hỏi sự phối hợp chặt chẽ giữa tiêu chuẩn kỹ thuật, hệ thống HVAC, kiểm soát tĩnh điện và quy trình vận hành. Việc lựa chọn nhà thầu có kinh nghiệm thực tế sẽ giúp doanh nghiệp triển khai hệ thống phòng sạch ổn định, đáp ứng yêu cầu sản xuất và các tiêu chuẩn quốc tế.
