Phòng sạch nhà xưởng: Tiêu chuẩn, cấu tạo và quy trình thi công

Nội dung chính

Phòng sạch nhà xưởng là hạng mục quan trọng trong nhiều ngành như điện tử, dược phẩm, thực phẩm và thiết bị y tế nhằm kiểm soát môi trường sản xuất theo các tiêu chuẩn kỹ thuật. Vậy phòng sạch nhà xưởng là gì, gồm những hạng mục nào và cần lưu ý gì khi thiết kế, thi công? Cùng tìm hiểu trong bài viết dưới đây.

Phòng sạch nhà xưởng là gì?

Phòng sạch nhà xưởng (Cleanroom) là khu vực sản xuất được thiết kế để kiểm soát các yếu tố môi trường như nồng độ bụi, vi sinh vật, nhiệt độ, độ ẩm, áp suất và luồng không khí theo các giới hạn xác định. Mục tiêu là tạo ra môi trường ổn định, hạn chế tối đa các tác nhân có thể ảnh hưởng đến chất lượng sản phẩm hoặc quy trình sản xuất.

Khác với nhà xưởng thông thường, phòng sạch được vận hành thông qua sự kết hợp giữa hệ thống HVAC, thiết bị lọc không khí, vật liệu chuyên dụng và các quy trình kiểm soát nghiêm ngặt.

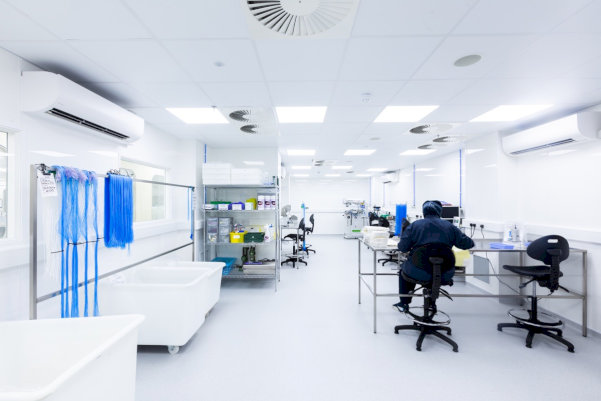

Phòng sạch nhà xưởng được ứng dụng rộng rãi trong các ngành điện tử, dược phẩm, thực phẩm và thiết bị y tế

6 ngành cần xây dựng phòng sạch nhà xưởng

Phòng sạch được ứng dụng trong nhiều lĩnh vực sản xuất nhằm kiểm soát bụi, vi sinh và các yếu tố môi trường. Tùy theo đặc thù ngành nghề, yêu cầu về cấp độ sạch và tiêu chuẩn áp dụng sẽ khác nhau.

Điện tử và bán dẫn: Kiểm soát bụi siêu mịn để bảo vệ linh kiện điện tử, bo mạch, chip bán dẫn và nâng cao tỷ lệ thành phẩm.
Dược phẩm: Đảm bảo môi trường sản xuất đáp ứng các tiêu chuẩn GMP, hạn chế nguy cơ nhiễm chéo và nhiễm vi sinh.
Thiết bị y tế: Áp dụng trong sản xuất vật tư tiêu hao, thiết bị y tế và các sản phẩm yêu cầu độ vô trùng cao.
Thực phẩm và đồ uống: Kiểm soát vi sinh, bụi và các tác nhân gây ô nhiễm nhằm đảm bảo an toàn thực phẩm và chất lượng sản phẩm.
Mỹ phẩm: Duy trì môi trường sản xuất ổn định, góp phần đảm bảo chất lượng và tính đồng nhất của sản phẩm.
Phòng thí nghiệm, nghiên cứu: Hỗ trợ các hoạt động kiểm nghiệm, nghiên cứu và phát triển sản phẩm với yêu cầu cao về độ chính xác và kiểm soát môi trường.

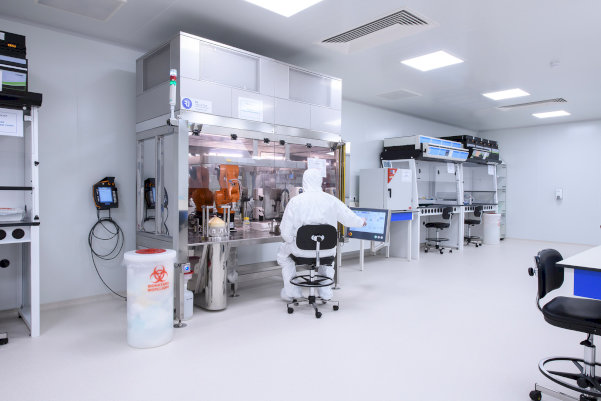

Nhiều ngành sản xuất yêu cầu phòng sạch để đáp ứng tiêu chuẩn kỹ thuật và đảm bảo chất lượng thành phẩm

Phòng sạch nhà xưởng có gì?

Một phòng sạch nhà xưởng được hình thành từ nhiều hạng mục kỹ thuật khác nhau. Mỗi hạng mục đảm nhiệm một chức năng riêng:

Hạng mục	*Cấu tạo ()**	Chức năng
Kết cấu phòng sạch	Panel, trần, cửa, cửa sổ, sàn	Tạo không gian kín, hạn chế bụi, dễ vệ sinh và chống nhiễm chéo
Hệ thống HVAC	AHU, Chiller, hệ thống ống gió, quạt cấp – hồi	Kiểm soát nhiệt độ, độ ẩm, áp suất và lưu lượng không khí
Hệ thống lọc không khí	Pre Filter, Medium Filter, HEPA, ULPA, FFU	Loại bỏ bụi và hạt ô nhiễm, duy trì cấp độ sạch theo thiết kế
Thiết bị phòng sạch	Air Shower, Pass Box, Clean Bench, đồng hồ chênh áp	Hạn chế nhiễm bẩn trong quá trình ra vào, vận chuyển và sản xuất
Hệ thống điện, chiếu sáng và giám sát	Đèn phòng sạch, tủ điện, cảm biến nhiệt độ, độ ẩm, áp suất	Đảm bảo hệ thống vận hành ổn định và dễ dàng theo dõi các thông số môi trường

(*) Cấu tạo có thể thay đổi tuỳ thiết kế của phòng sạch.

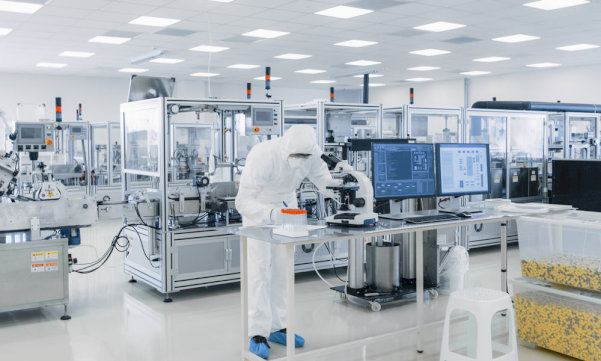

Một phòng sạch nhà xưởng bao gồm nhiều hạng mục kỹ thuật

Các tiêu chuẩn phòng sạch nhà xưởng phổ biến

Tùy theo lĩnh vực sản xuất và thị trường mục tiêu, phòng sạch nhà xưởng cần đáp ứng một hoặc nhiều tiêu chuẩn khác nhau. Mỗi tiêu chuẩn sẽ quy định các yêu cầu về cấp độ sạch, điều kiện môi trường hoặc quy trình quản lý chất lượng.

Tiêu chuẩn	Đối tượng áp dụng	Nội dung chính
ISO 14644	Hầu hết các phòng sạch	Quy định cấp độ sạch dựa trên nồng độ hạt bụi trong không khí và phương pháp kiểm tra, đánh giá phòng sạch.
GMP	Dược phẩm, mỹ phẩm, thực phẩm chức năng	Quy định điều kiện về nhà xưởng, thiết bị, quy trình sản xuất và kiểm soát chất lượng nhằm đảm bảo sản phẩm được sản xuất đồng nhất, an toàn.
WHO GMP	Nhà máy dược phẩm	Tiêu chuẩn GMP do Tổ chức Y tế Thế giới (WHO) ban hành, được nhiều quốc gia áp dụng trong sản xuất thuốc.
EU GMP	Dược phẩm xuất khẩu sang châu Âu	Yêu cầu nghiêm ngặt về môi trường sản xuất, hệ thống quản lý chất lượng và kiểm soát nhiễm bẩn.
HACCP	Thực phẩm và đồ uống	Tập trung vào việc phân tích mối nguy và kiểm soát các điểm tới hạn nhằm đảm bảo an toàn thực phẩm.

Trong đó, ISO 14644 là tiêu chuẩn nền tảng được áp dụng rộng rãi cho thiết kế và đánh giá phòng sạch. Với các doanh nghiệp hoạt động trong lĩnh vực dược phẩm, thực phẩm hoặc thiết bị y tế, ngoài ISO 14644 còn cần đáp ứng các tiêu chuẩn chuyên ngành tương ứng.

Tùy theo lĩnh vực sản xuất và thị trường mục tiêu, phòng sạch nhà xưởng cần đáp ứng một hoặc nhiều tiêu chuẩn khác nhau

Quy trình thiết kế và thi công phòng sạch nhà xưởng

Quá trình thiết kế và thi công phòng sạch thường được triển khai theo các bước sau:

Bước 1. Khảo sát hiện trạng: Đánh giá mặt bằng, dây chuyền sản xuất và yêu cầu về cấp độ sạch để xây dựng phương án phù hợp.
Bước 2. Tư vấn giải pháp: Đề xuất phương án thiết kế, tiêu chuẩn áp dụng, vật liệu và hệ thống kỹ thuật đáp ứng nhu cầu của doanh nghiệp.
Bước 3. Thiết kế bản vẽ: Hoàn thiện bản vẽ kiến trúc, kết cấu, HVAC, điện, chiếu sáng và bố trí thiết bị phòng sạch.
Bước 4. Lựa chọn vật liệu và thiết bị: Xác định chủng loại panel, cửa phòng sạch, hệ thống lọc, HVAC và các thiết bị chuyên dụng theo yêu cầu dự án.
Bước 5. Thi công và lắp đặt: Triển khai các hạng mục theo bản vẽ thiết kế, đảm bảo đúng tiến độ và yêu cầu kỹ thuật.
Bước 6. Kiểm định và nghiệm thu: Kiểm tra cấp độ sạch, áp suất, nhiệt độ, độ ẩm, lưu lượng gió và các thông số kỹ thuật trước khi đưa vào sử dụng.
Bước 7. Bàn giao và bảo trì: Bàn giao công trình, hướng dẫn vận hành và xây dựng kế hoạch bảo trì để duy trì hiệu quả hoạt động của phòng sạch.

Chi phí xây dựng phòng sạch nhà xưởng

Chi phí xây dựng phòng sạch không có mức giá cố định mà phụ thuộc vào nhiều yếu tố của từng dự án. Việc xác định rõ nhu cầu ngay từ đầu sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp và tối ưu ngân sách đầu tư.

Các yếu tố ảnh hưởng đến chi phí gồm:

Diện tích phòng sạch: Quy mô càng lớn thì khối lượng vật tư, thiết bị và thời gian thi công càng nhiều.
Cấp độ sạch: Cấp độ sạch càng cao sẽ yêu cầu hệ thống lọc, HVAC và quy trình kiểm định nghiêm ngặt hơn.
Vật liệu sử dụng: Chủng loại panel, cửa phòng sạch, sàn, trần và các vật liệu hoàn thiện sẽ ảnh hưởng trực tiếp đến tổng chi phí.
Hệ thống HVAC: Công suất điều hòa, xử lý không khí và số lần trao đổi gió là một trong những hạng mục chiếm tỷ trọng lớn trong tổng mức đầu tư.
Thiết bị phòng sạch: Số lượng và chủng loại thiết bị như Air Shower, Pass Box, FFU hay hệ thống giám sát sẽ thay đổi theo yêu cầu của từng dự án.
Mức độ tự động hóa: Các hệ thống điều khiển trung tâm, giám sát môi trường hoặc quản lý vận hành sẽ làm tăng chi phí đầu tư ban đầu nhưng giúp nâng cao hiệu quả sử dụng về lâu dài.

Để có báo giá chính xác, doanh nghiệp nên cung cấp thông tin về diện tích, lĩnh vực sản xuất, tiêu chuẩn áp dụng và yêu cầu vận hành. Từ đó, đơn vị thiết kế và thi công sẽ tư vấn giải pháp phù hợp với nhu cầu và ngân sách thực tế.

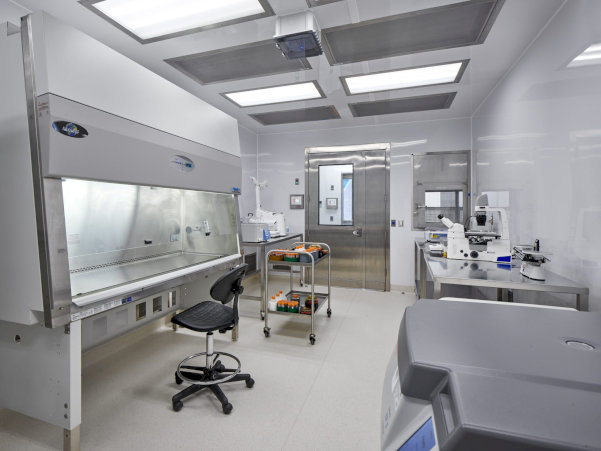

Chi phí xây dựng phòng sạch không có mức giá cố định

Kinh nghiệm lựa chọn đơn vị thiết kế và thi công phòng sạch

Việc lựa chọn đúng đơn vị triển khai sẽ ảnh hưởng trực tiếp đến chất lượng công trình, tiến độ thi công cũng như chi phí đầu tư. Khi đánh giá nhà thầu, doanh nghiệp nên cân nhắc các tiêu chí sau:

Ưu tiên đơn vị có kinh nghiệm triển khai thực tế: Những đơn vị đã thực hiện nhiều dự án ở các lĩnh vực như điện tử, dược phẩm, thực phẩm hoặc thiết bị y tế thường có khả năng đưa ra giải pháp phù hợp với từng yêu cầu sản xuất.
Đánh giá năng lực thiết kế và thi công đồng bộ: Một đơn vị có thể đảm nhận từ khâu tư vấn, thiết kế, sản xuất, thi công đến kiểm định sẽ giúp hạn chế phát sinh trong quá trình triển khai và đảm bảo tính đồng bộ của hệ thống.
Kiểm tra nguồn gốc vật tư và thiết bị: Nên lựa chọn đơn vị sử dụng vật liệu, thiết bị có nguồn gốc rõ ràng, đáp ứng tiêu chuẩn kỹ thuật và phù hợp với yêu cầu của dự án.
Quan tâm đến quy trình kiểm định và nghiệm thu: Phòng sạch cần được kiểm tra các thông số kỹ thuật trước khi đưa vào sử dụng. Vì vậy, doanh nghiệp nên tìm hiểu rõ quy trình kiểm định và hồ sơ nghiệm thu mà đơn vị thi công cung cấp.
Xem xét chính sách bảo hành và bảo trì: Hệ thống phòng sạch cần được bảo trì định kỳ để duy trì hiệu quả vận hành. Đơn vị có chính sách hậu mãi rõ ràng sẽ giúp doanh nghiệp yên tâm hơn trong quá trình sử dụng.
So sánh giải pháp thay vì chỉ so sánh báo giá: Mức đầu tư thấp chưa chắc là phương án tối ưu. Doanh nghiệp nên đánh giá tổng thể về giải pháp kỹ thuật, chất lượng thiết bị, tuổi thọ công trình và chi phí vận hành trong dài hạn.

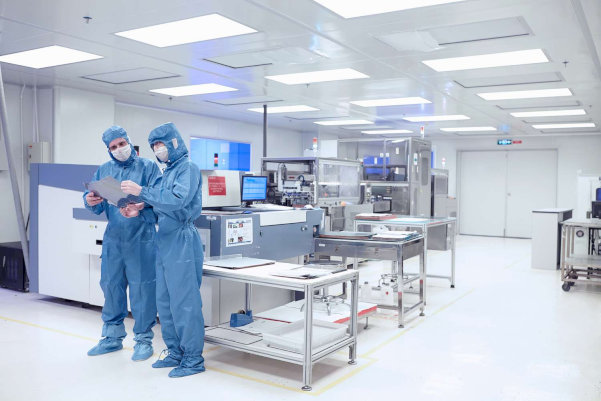

Phòng sạch được đo kiểm và nghiệm thu trước khi đưa vào vận hành nhằm đảm bảo đáp ứng các tiêu chuẩn kỹ thuật

Intech E&C – Tổng thầu thiết kế và thi công phòng sạch nhà xưởng uy tín

Việc xây dựng phòng sạch không chỉ yêu cầu năng lực thi công mà còn đòi hỏi kinh nghiệm trong thiết kế, lựa chọn thiết bị và kiểm soát chất lượng toàn bộ hệ thống.

Với kinh nghiệm triển khai nhiều dự án cho các ngành điện tử, dược phẩm, thực phẩm, y tế và công nghệ cao, Intech E&C cung cấp giải pháp thiết kế và thi công phòng sạch theo mô hình tổng thầu, đồng hành cùng doanh nghiệp từ giai đoạn tư vấn đến vận hành.

Một số thế mạnh của Intech E&C gồm:

Giải pháp trọn gói (One-Stop Service): Cung cấp đầy đủ các dịch vụ từ tư vấn, thiết kế, thi công, sản xuất thiết bị phòng sạch, đo kiểm, nghiệm thu đến bảo hành và bảo trì.
Thiết kế theo yêu cầu từng dự án: Xây dựng giải pháp phù hợp với quy trình sản xuất, cấp độ sạch, tiêu chuẩn áp dụng và định hướng mở rộng của từng doanh nghiệp.
Thi công đồng bộ, kiểm soát chất lượng: Triển khai theo quy trình quản lý chặt chẽ, đảm bảo tiến độ, chất lượng công trình và sự đồng bộ giữa các hạng mục kỹ thuật.
Đáp ứng đa dạng tiêu chuẩn: Giải pháp được thiết kế theo các tiêu chuẩn như ISO 14644, GMP, WHO GMP, EU GMP, HACCP và các tiêu chuẩn chuyên ngành khác tùy theo lĩnh vực sản xuất.
Đồng hành trong suốt quá trình vận hành: Hỗ trợ đo kiểm, bảo trì, cải tạo và nâng cấp hệ thống nhằm duy trì hiệu quả hoạt động của phòng sạch trong dài hạn.

Nếu doanh nghiệp đang tìm kiếm giải pháp thiết kế và thi công phòng sạch nhà xưởng, Intech E&C sẵn sàng tư vấn phương án phù hợp với quy mô, lĩnh vực sản xuất và tiêu chuẩn kỹ thuật của từng dự án.

Intech E&C cung cấp giải pháp thiết kế và thi công phòng sạch nhà xưởng theo mô hình tổng thầu

Phòng sạch nhà xưởng giúp doanh nghiệp kiểm soát môi trường sản xuất và đáp ứng các tiêu chuẩn kỹ thuật của từng ngành. Việc lựa chọn giải pháp phù hợp và đơn vị triển khai có kinh nghiệm sẽ góp phần đảm bảo chất lượng công trình cũng như hiệu quả vận hành lâu dài.
