Thiết bị phòng sạch: Phân loại, công dụng và cách lựa chọn

Nội dung chính

Thiết bị phòng sạch đóng vai trò quan trọng trong việc kiểm soát môi trường, hạn chế nhiễm chéo và duy trì điều kiện phù hợp cho từng công đoạn sản xuất. Tùy cấp sạch, quy trình công nghệ và đặc điểm nhà máy, hệ thống có thể bao gồm AHU, ACU, FCU, HEPA, FFU, BFU, Air Shower, Pass Box cùng các thiết bị giám sát và nội thất chuyên dụng. Với kinh nghiệm triển khai các hệ thống phòng sạch và năng lực tư vấn, thiết kế, sản xuất, cung cấp, lắp đặt và thi công, INTECH E&C có thể hỗ trợ doanh nghiệp lựa chọn, cấu hình thiết bị đồng bộ với HVAC/MEP và yêu cầu vận hành thực tế.

Thiết bị phòng sạch là gì? Gồm những nhóm nào?

Khái niệm thiết bị phòng sạch

Thiết bị phòng sạch là các thiết bị được thiết kế, lựa chọn hoặc cấu hình để sử dụng trong môi trường có yêu cầu kiểm soát hạt bụi, vi sinh, nhiệt độ, độ ẩm, chênh áp và các điều kiện môi trường khác. Thiết bị có thể trực tiếp tham gia kiểm soát môi trường phòng sạch hoặc hỗ trợ quá trình vận hành, di chuyển và thao tác trong khu vực sạch.

So với thiết bị sản xuất thông thường, thiết bị dùng trong phòng sạch cần được xem xét thêm về khả năng phát sinh và tích tụ bụi, vật liệu bề mặt, khả năng vệ sinh, chống ăn mòn và mức độ tương thích với cấp sạch.

Một thiết bị phòng sạch phù hợp thường cần đáp ứng các yêu cầu như:

Phù hợp với cấp độ sạch và yêu cầu công nghệ.
Bề mặt nhẵn, hạn chế khe kẽ hoặc vị trí tích tụ bụi.
Vật liệu có khả năng chống ăn mòn và phù hợp với hóa chất vệ sinh nếu cần.
Dễ tiếp cận để vệ sinh, bảo trì.
Không gây ảnh hưởng bất lợi đến luồng khí và hoạt động sản xuất.
Có khả năng kết nối với điện, HVAC, điều khiển hoặc BMS khi cần.

Một số thiết bị như AHU, FFU hoặc BFU trực tiếp tham gia vào quá trình xử lý và cấp khí. Trong khi đó, bàn, xe đẩy, tủ hoặc khay chủ yếu hỗ trợ thao tác và lưu trữ. Vì vậy, không nên gom tất cả thành một nhóm duy nhất.

5 nhóm thiết bị phòng sạch phổ biến

Nhóm	Mục đích chính	Ví dụ
Thiết bị xử lý & cấp khí	Kiểm soát môi trường	AHU, HEPA, FFU, BFU
Thiết bị kiểm soát ra vào	Hạn chế nhiễm chéo	Air Shower, Pass Box
Thiết bị kiểm soát môi trường	Theo dõi thông số	Đồng hồ chênh áp, cảm biến
Thiết bị phục vụ thao tác	Hỗ trợ sản xuất	Bàn, xe, giá, tủ phòng sạch
Dụng cụ & vật tư phòng sạch	Vệ sinh, thao tác	Khăn lau, cây lau, thùng rác

Cấu hình thực tế không nhất thiết phải có đầy đủ tất cả các nhóm trên. Một phòng sạch điện tử, phòng sạch dược phẩm, khu vực lấy mẫu hay phòng sạch bệnh viện có thể có yêu cầu thiết bị hoàn toàn khác nhau.

Các thiết bị phòng sạch phổ biến và công dụng

Các thiết bị phòng sạch đảm nhiệm những chức năng khác nhau trong kiểm soát không khí, nhiễm chéo, môi trường và hỗ trợ sản xuất. Trong đó, AHU, ACU, FCU, HEPA, FFU và BFU không phải các thiết bị có thể thay thế trực tiếp cho nhau mà được lựa chọn theo thiết kế HVAC và yêu cầu công nghệ.

AHU – Air Handling Unit

AHU (Air Handling Unit) là thiết bị xử lý không khí trung tâm, thường được sử dụng trong hệ thống HVAC phòng sạch. Không khí sau khi xử lý được phân phối đến các khu vực thông qua hệ thống ống gió và thiết bị cấp khí.

Tùy cấu hình, AHU có thể đảm nhiệm:

Lọc và xử lý không khí.
Làm lạnh, gia nhiệt.
Kiểm soát nhiệt độ, độ ẩm.
Điều chỉnh lưu lượng và tỷ lệ gió tươi.
Cấp khí cho các khu vực có yêu cầu sạch khác nhau.

Khi lựa chọn AHU cần tính đến tải lạnh, tải nhiệt, lưu lượng, trở lực, cấp lọc, độ ẩm và yêu cầu công nghệ, thay vì chỉ dựa vào công suất hoặc lưu lượng danh nghĩa.

AHU của INTECH E&C không chỉ đảm bảo tiêu chuẩn cao mà còn được tùy chỉnh theo yêu cầu từng dự án

ACU – Air Conditioning Unit

ACU (Air Conditioning Unit) là thiết bị điều hòa và xử lý không khí, được sử dụng để kiểm soát các điều kiện như nhiệt độ, độ ẩm và lưu lượng theo cấu hình hệ thống.

Khi sử dụng ACU trong khu vực sạch, cần xem xét:

Cấp sạch và yêu cầu công nghệ.
Nhiệt độ, độ ẩm.
Lưu lượng và cấp lọc.
Phương án cấp/hồi gió.
Khả năng vệ sinh, bảo trì.
Khả năng tích hợp với hệ thống điều khiển.

ACU cần được lựa chọn đồng bộ với toàn bộ hệ thống HVAC thay vì thiết kế độc lập.

FCU – Fan Coil Unit

FCU (Fan Coil Unit) là thiết bị điều hòa cục bộ sử dụng quạt và coil để xử lý tải nhiệt tại khu vực sử dụng. Cấu tạo cơ bản gồm quạt, coil trao đổi nhiệt, khay nước ngưng và bộ điều khiển.

FCU phù hợp với nhu cầu xử lý nhiệt cục bộ, nhưng khi sử dụng trong phòng sạch cần đánh giá thêm yêu cầu về vệ sinh, cấp khí và kiểm soát môi trường.

Có thể hiểu đơn giản:

AHU: xử lý không khí ở quy mô trung tâm.
FCU: chủ yếu xử lý nhiệt tại từng khu vực.

HEPA Filter – Bộ lọc khí hiệu suất cao

HEPA (High Efficiency Particulate Air) là bộ lọc hiệu suất cao, có chức năng loại bỏ các hạt rất nhỏ trong dòng không khí. Trong phòng sạch, HEPA thường được sử dụng ở vị trí lọc cuối tùy theo thiết kế.

HEPA giúp kiểm soát hạt nhưng không đồng nghĩa phòng sạch chắc chắn đạt một cấp sạch cụ thể. Khả năng duy trì cấp sạch còn phụ thuộc vào:

Thiết kế và độ kín phòng.
HVAC và phân phối khí.
Chênh áp.
Nguồn phát sinh hạt.
Số lượng người và hoạt động trong phòng.
Quy trình vệ sinh.
Tình trạng bộ lọc.

HEPA cũng cần được kiểm tra, bảo trì và thay thế theo yêu cầu vận hành.

FFU – Fan Filter Unit

FFU (Fan Filter Unit) là thiết bị tích hợp quạt và bộ lọc, thường được lắp tại trần hoặc vị trí cấp khí. Quạt đưa không khí qua bộ lọc rồi cấp vào khu vực sử dụng.

FFU thường phù hợp với:

Phòng sạch điện tử.
Khu vực sản xuất linh kiện.
Khu vực thao tác cục bộ.
Hệ thống có nhiều vùng sạch.
Những khu vực cần cấp khí linh hoạt.

Khi lựa chọn FFU cần xem xét lưu lượng, áp suất, loại lọc, độ ồn, điều khiển, kích thước và khả năng bảo trì.

BFU – Blower Filter Unit

BFU (Blower Filter Unit) là thiết bị tích hợp quạt và bộ lọc để cấp khí đã lọc tại chỗ. Thiết bị có thể được sử dụng trong các hệ thống cấp khí cục bộ hoặc phương án xử lý khí phân tán.

Tên gọi BFU và FFU đôi khi có thể khác nhau giữa các nhà sản xuất. Vì vậy, nên đánh giá theo thông số thực tế như:

Lưu lượng và áp suất.
Loại quạt và bộ lọc.
Kích thước.
Độ ồn.
Phương án điều khiển.
Khả năng bảo trì.

Không nên đánh giá BFU hoặc FFU riêng lẻ mà cần xem xét trong tổng thể hệ thống cấp khí.

Air Shower – Buồng thổi khí

Air Shower là buồng thổi khí được bố trí tại khu vực chuyển tiếp, sử dụng các dòng khí để hỗ trợ loại bỏ bụi bám trên quần áo hoặc bề mặt người và vật liệu trước khi vào phòng sạch.

Thiết bị thường được bố trí tại:

Lối vào phòng sạch.
Khu vực chuyển tiếp.
Một số dây chuyền có yêu cầu kiểm soát bụi.

Air Shower thường kết hợp interlock cửa để hạn chế hai cửa mở đồng thời. Tuy nhiên, không phải mọi phòng sạch đều bắt buộc phải sử dụng thiết bị này. Việc lựa chọn phụ thuộc vào cấp sạch, luồng người/vật liệu và yêu cầu kiểm soát nhiễm.

Pass Box – Hộp chuyển vật liệu

Pass Box dùng để chuyển vật liệu giữa hai khu vực mà không cần mở cửa trực tiếp. Đây là thiết bị hữu ích với các phòng sạch có tần suất luân chuyển vật liệu cao.

Hai loại phổ biến gồm:

Static Pass Box: chủ yếu cách ly và kiểm soát luồng vật liệu, không có hệ thống cấp khí riêng.
Dynamic Pass Box: tích hợp hệ thống cấp/lọc khí để kiểm soát điều kiện sạch bên trong.

Khi lựa chọn Pass Box cần xem xét kích thước, vật liệu, interlock, khả năng vệ sinh và yêu cầu cấp sạch của các khu vực liên quan.

Pass Box INTECH E&C – Giải pháp chuyển giao vật liệu an toàn, nâng cao hiệu suất vận hành

Thiết bị nội thất và phục vụ thao tác

Nhóm thiết bị này hỗ trợ sản xuất, lưu trữ và vận chuyển trong phòng sạch, gồm:

Bàn phòng sạch.
Xe đẩy.
Tủ, giá/kệ.
Ghế.
Khay/hộp chứa.
Bồn hoặc chậu chuyên dụng.

Thiết bị phòng sạch nên có bề mặt nhẵn, dễ vệ sinh, ít vị trí tích tụ bụi và phù hợp với hóa chất sử dụng. Inox là vật liệu phổ biến nhưng không phải mọi thiết bị đều bắt buộc phải làm bằng inox.

Ngoài vật liệu, cần chú ý đến thiết kế hình học, góc cạnh, mối nối và khả năng tiếp cận khi vệ sinh. Thiết bị phòng sạch có vật liệu tốt nhưng nhiều khe kẽ hoặc khó vệ sinh vẫn có thể gây bất tiện trong vận hành.

Bảng phân biệt nhanh các thiết bị HVAC và cấp khí

Thiết bị	Vai trò chính	Đặc điểm
AHU	Xử lý và cấp không khí	Thiết bị xử lý không khí trung tâm
ACU	Điều hòa/xử lý không khí	Kiểm soát điều kiện không khí theo cấu hình hệ thống
FCU	Xử lý nhiệt tại khu vực	Thiết bị điều hòa cục bộ sử dụng quạt và coil
HEPA	Lọc hạt	Bộ lọc hiệu suất cao, không phải hệ thống xử lý khí hoàn chỉnh
FFU	Cấp khí đã lọc	Quạt tích hợp bộ lọc, thường bố trí tại khu vực/trần sạch
BFU	Cấp khí lọc cục bộ	Thiết bị cấp khí và lọc tại chỗ

Lưu ý: AHU, ACU, FCU, FFU, BFU và HEPA có chức năng và vị trí khác nhau trong hệ thống. Không nên xem chúng là các thiết bị có thể thay thế trực tiếp cho nhau. Việc lựa chọn phải dựa trên thiết kế HVAC, cấp sạch và yêu cầu công nghệ của từng dự án.

Thiết bị kiểm soát môi trường và điều kiện phòng sạch

Bên cạnh kiểm soát không khí, phòng sạch cần được theo dõi các thông số môi trường để phát hiện sai lệch và đánh giá trạng thái vận hành.

Đồng hồ chênh áp phòng sạch

Đồng hồ chênh áp dùng để theo dõi sự khác biệt áp suất giữa phòng sạch và khu vực lân cận, qua đó kiểm soát hướng di chuyển của không khí.

Trong nhiều thiết kế, khu vực sạch hơn được duy trì áp suất cao hơn để hạn chế không khí từ vùng kém sạch đi vào. Với khu vực cần ngăn chất ô nhiễm phát tán, có thể sử dụng áp suất âm.

Thiết bị thường được bố trí tại vị trí dễ quan sát và có thể kết hợp cảnh báo khi thông số vượt giới hạn. Giá trị chênh áp cần được xác định theo thiết kế, tiêu chuẩn và yêu cầu công nghệ, không nên áp dụng một mức cố định cho mọi phòng sạch.

Cảm biến nhiệt độ và độ ẩm

Nhiệt độ và độ ẩm có thể ảnh hưởng đến sản phẩm, thiết bị và điều kiện làm việc. Vì vậy, cảm biến thường được tích hợp vào hệ thống giám sát môi trường hoặc HVAC.

Dữ liệu có thể được kết nối với:

Hệ thống điều khiển HVAC.
BMS.
Hệ thống giám sát phòng sạch.
Cảnh báo tại chỗ.
Hệ thống ghi nhận và truy xuất dữ liệu.

Ngưỡng cảnh báo cần dựa trên yêu cầu của sản phẩm và quy trình, thay vì áp dụng một khoảng nhiệt độ, độ ẩm chung cho mọi ngành.

Thiết bị đo hạt bụi

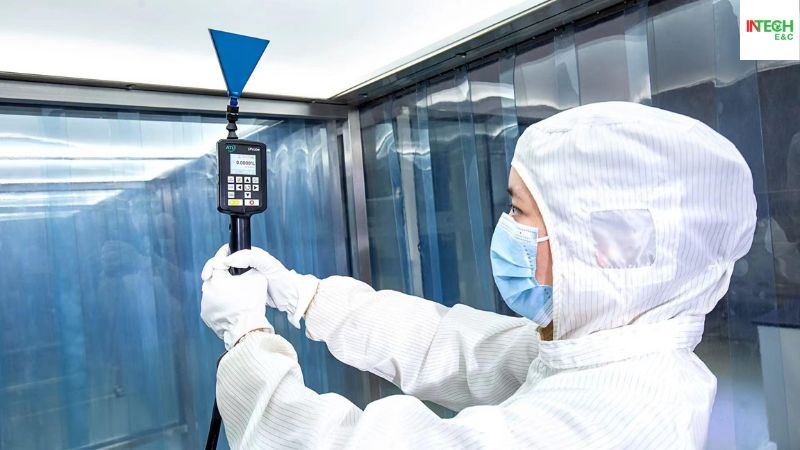

Particle Counter dùng để đo và đếm số lượng hạt trong không khí theo các kích thước xác định. Đây là thiết bị quan trọng khi kiểm tra và đánh giá cấp sạch của phòng.

Kết quả đo có thể được đối chiếu với giới hạn hạt của cấp sạch áp dụng. Tuy nhiên, thiết bị chỉ phản ánh điều kiện tại vị trí và thời điểm đo. Việc đánh giá phòng sạch cần thực hiện theo chương trình kiểm tra phù hợp với tiêu chuẩn và mục đích đánh giá.

Particle Counter có thể được sử dụng khi nghiệm thu, kiểm tra định kỳ, điều tra sai lệch hoặc đánh giá hiệu quả kiểm soát môi trường.

Dụng cụ phòng sạch gồm những gì?

Dụng cụ phòng sạch hỗ trợ vệ sinh, thao tác, vận chuyển và lưu trữ trong môi trường sạch. Nhóm này thường được phân biệt với thiết bị phòng sạch do có chức năng và yêu cầu sử dụng khác nhau.

Dụng cụ vệ sinh phòng sạch

Các dụng cụ phòng sạch phổ biến gồm:

Cây lau và khăn lau phòng sạch.
Xô/thùng vệ sinh.
Chổi và dụng cụ chuyên dụng.
Bình xịt.
Thùng rác.

Dụng cụ cần phù hợp với môi trường sử dụng, hạn chế phát sinh xơ, bụi và chất ô nhiễm. Với khu vực có yêu cầu kiểm soát vi sinh hoặc sử dụng hóa chất khử khuẩn, cần chú ý thêm đến khả năng tương thích hóa chất.

Dụng cụ thao tác và lưu trữ

Nhóm này có thể gồm:

Khay inox.
Xe đẩy.
Giá/kệ.
Tủ đựng vật tư.
Hộp chứa.
Ghế phòng sạch.

Các dụng cụ phòng sạch cần dễ vệ sinh, phù hợp với layout và không cản trở luồng người, luồng vật liệu. Ví dụ, xe đẩy cần có kích thước phù hợp, bánh xe và bề mặt đáp ứng điều kiện sử dụng; giá kệ nên hạn chế các vị trí khó vệ sinh.

Vật tư tiêu hao có được xem là thiết bị phòng sạch không?

Không phải mọi sản phẩm sử dụng trong phòng sạch đều được xem là thiết bị phòng sạch. Có thể phân loại thành:

Thiết bị: AHU, FFU, BFU, Air Shower, Pass Box, thiết bị đo và các hệ thống kỹ thuật.
Dụng cụ: bàn, xe đẩy, khay, giá, tủ, cây lau và dụng cụ vận hành.
Vật tư tiêu hao: khăn lau, giấy lau, túi, bao bì và các vật tư được thay thế định kỳ.
PPE/quần áo phòng sạch: quần áo, mũ, khẩu trang, giày và các phương tiện kiểm soát nhiễm theo quy trình.

Phân loại rõ giúp doanh nghiệp xây dựng danh mục mua sắm, ngân sách và kế hoạch bảo trì phù hợp hơn.

Thiết bị phòng sạch theo từng khu vực sử dụng

Thay vì lập một danh sách thiết bị phòng sạch chung cho mọi dự án, doanh nghiệp nên xác định thiết bị theo từng khu vực và luồng vận hành.

Khu vực thay đồ

Khu vực thay đồ có thể cần:

Tủ đồ.
Ghế thay đồ.
Tủ giày.
Gương.
Thiết bị kiểm soát ra vào.

Thiết kế cần hỗ trợ quy trình thay đồ theo đúng trình tự và hạn chế việc nhân sự di chuyển ngược giữa khu vực sạch và khu vực chưa sạch.

Khu vực Air Lock và tiền phòng

Air Lock và tiền phòng thường đóng vai trò vùng chuyển tiếp giữa các khu vực có điều kiện khác nhau.

Thiết bị có thể bao gồm:

Interlock.
Air Shower.
Đồng hồ chênh áp.
Thiết bị kiểm soát cửa.

Việc bố trí cần đồng bộ với sơ đồ luồng người và chênh áp giữa các khu vực.

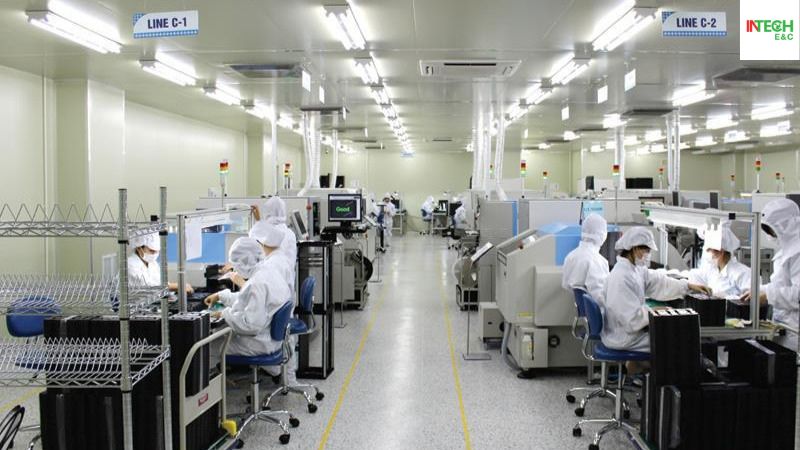

Khu vực sản xuất

Đây thường là khu vực có yêu cầu kiểm soát môi trường cao nhất theo quy trình cụ thể.

Thiết bị có thể gồm:

FFU/BFU.
Bàn phòng sạch.
Tủ/kệ.
Xe đẩy.
Thiết bị đo môi trường.

Cấu hình phụ thuộc vào công đoạn sản xuất. Một dây chuyền điện tử có thể cần kiểm soát hạt nghiêm ngặt, trong khi một khu vực dược phẩm còn phải xem xét yêu cầu GMP và kiểm soát nhiễm chéo.

Khu vực chuyển vật liệu

Khu vực này cần được thiết kế để hạn chế việc mở cửa không cần thiết.

Các thiết bị phòng sạch tại đây thường gặp gồm:

Pass Box.
Xe vận chuyển.
Giá/kệ.
Thùng chứa.

Pass Box có thể giúp tách luồng vật liệu khỏi luồng di chuyển của nhân sự, từ đó giảm số lần mở cửa trực tiếp giữa các phòng.

Khu vực kiểm tra/lấy mẫu

Tùy quy trình, khu vực kiểm tra hoặc lấy mẫu có thể cần:

Bàn thao tác.
Tủ lưu mẫu.
Thiết bị kiểm soát môi trường.
Thiết bị hút/lọc khí nếu quy trình yêu cầu.

Thiết bị phòng sạch cần được lựa chọn dựa trên loại mẫu, phương pháp lấy mẫu, yêu cầu bảo vệ sản phẩm và nguy cơ phát tán chất ô nhiễm.

Thiết bị phòng sạch nên được lựa chọn theo luồng người – luồng vật liệu – cấp sạch – quy trình sản xuất, không nên bắt đầu từ việc “mua danh sách thiết bị phòng sạch”. Một danh mục đầy đủ nhưng bố trí sai vẫn có thể làm giảm hiệu quả vận hành của cả hệ thống.

Tiêu chí lựa chọn thiết bị phòng sạch cho nhà máy

Đối với nhà máy, chi phí thiết bị chỉ là một phần của tổng đầu tư. Thiết bị phòng sạch phù hợp cần đáp ứng yêu cầu công nghệ, tương thích với hệ thống MEP và thuận tiện cho vận hành, bảo trì lâu dài.

Xác định cấp sạch và tiêu chuẩn áp dụng

Trước khi lựa chọn, cần xác định:

ISO Class.
GMP Grade nếu áp dụng.
Yêu cầu sản phẩm và quy trình.
Mức độ kiểm soát nhiễm.

ISO 14644 là nhóm tiêu chuẩn quan trọng đối với phân loại và kiểm soát phòng sạch. Nhà máy dược phẩm có thể cần xem xét thêm GMP, PIC/S GMP, WHO GMP hoặc yêu cầu của thị trường.

Bên cạnh cấp sạch, cần đánh giá nguồn phát sinh hạt, số lượng người, thiết bị sản xuất và vật liệu đưa vào phòng.

Xác định luồng người và luồng vật liệu

Thiết bị phòng sạch cần được bố trí phù hợp với luồng vận hành, hạn chế giao cắt không cần thiết. Cần xác định:

Luồng người và vật liệu.
Tuyến xuất thành phẩm và rác thải.
Các điểm giao cắt.
Vị trí cần Air Lock hoặc Pass Box.

Cách bố trí cũng cần đảm bảo không gian lưu thông và thao tác, tránh đặt tủ, xe đẩy hoặc thiết bị tại các tuyến giao thông chính.

Đánh giá vật liệu và khả năng vệ sinh

Thiết bị và nội thất cần được đánh giá về:

Vật liệu và độ nhẵn bề mặt.
Góc cạnh, mối hàn.
Khả năng chống ăn mòn.
Khả năng vệ sinh, khử khuẩn.
Khả năng chịu hóa chất.

Inox được sử dụng phổ biến trong phòng sạch, nhưng vật liệu cuối cùng cần được lựa chọn theo môi trường và quy trình thực tế.

Tính tương thích với HVAC và hệ thống MEP

Thiết bị phòng sạch thường cần kết nối với điện, HVAC, điều khiển, BMS, PCCC và các hệ thống utility liên quan.

Ví dụ, FFU cần tính toán đồng bộ về cấp điện và điều khiển; Air Shower cần xem xét nguồn điện và interlock; Pass Box có thể cần điện, interlock hoặc cấp khí tùy cấu hình.

Việc kiểm tra interface ngay từ giai đoạn thiết kế giúp hạn chế phát sinh về điện, ống gió, vị trí lắp đặt và kết cấu.

Tính đến bảo trì và vận hành

Ngoài giá mua, cần xem xét:

Tuổi thọ và điện năng tiêu thụ.
Vật tư, linh kiện thay thế.
Khả năng tiếp cận để bảo trì.
Thời gian dừng máy.
Khả năng mở rộng hệ thống.

Ví dụ, FFU cần có không gian để kiểm tra và thay lọc; AHU cần đủ diện tích bảo trì coil, quạt, bộ lọc và các bộ phận bên trong.

Không nên áp dụng một danh sách thiết bị phòng sạch cho mọi nhà máy. Cấu hình cần được xác định dựa trên quy trình, cấp sạch, layout, luồng người/vật liệu và yêu cầu vận hành thực tế.

Quy trình xác định và bố trí thiết bị phòng sạch

Một quy trình lựa chọn có hệ thống giúp hạn chế tình trạng mua thiết bị phòng sạch trước nhưng sau đó phải thay đổi layout hoặc MEP.

Bước 1 – Khảo sát quy trình sản xuất

Trước tiên cần hiểu:

Sản phẩm.
Công đoạn.
Nhân sự.
Nguyên vật liệu.
Yêu cầu kiểm soát.

Mỗi công đoạn có thể có nguồn phát sinh hạt, nhiệt, hơi ẩm hoặc chất ô nhiễm khác nhau. Đây là cơ sở để xác định yêu cầu môi trường và thiết bị.

Bước 2 – Xác định cấp sạch và yêu cầu môi trường

Sau khi hiểu quy trình, xác định các thông số cần kiểm soát như:

ISO Class/GMP.
Nhiệt độ.
Độ ẩm.
Chênh áp.
Lưu lượng.
Trao đổi khí.
Các yêu cầu đặc biệt khác.

Không nên lựa chọn FFU, AHU hay thiết bị lọc chỉ dựa vào diện tích phòng mà bỏ qua tải và yêu cầu công nghệ.

Bước 3 – Xây dựng layout và phân luồng

Layout cần thể hiện rõ:

Luồng người.
Luồng vật liệu.
Luồng rác.
Các điểm giao cắt.
Khu vực thay đồ.
Air Lock.
Pass Box.
Vị trí thiết bị chính.

Ở bước này, kích thước và vị trí thiết bị phòng sạch cần được đưa vào layout đủ sớm để tránh xung đột với cửa, trần, ống gió, máng cáp hoặc thiết bị sản xuất.

Bước 4 – Lập danh mục thiết bị phòng sạch

Có thể phân loại thành:

Thiết bị bắt buộc: những thiết bị cần thiết để đáp ứng yêu cầu công nghệ và môi trường.

Thiết bị hỗ trợ: nội thất, xe đẩy, tủ, giá, khay…

Thiết bị đo giám sát: đồng hồ chênh áp, cảm biến nhiệt độ/độ ẩm, Particle Counter và các thiết bị khác theo yêu cầu.

Vật tư tiêu hao: khăn lau, vật tư vệ sinh, PPE và các sản phẩm thay thế định kỳ.

Cách phân nhóm này giúp dự toán và lập kế hoạch mua sắm rõ ràng hơn.

Bước 5 – Tích hợp MEP và kiểm tra vận hành

Cuối cùng, cần kiểm tra khả năng tích hợp với:

Điện.
HVAC.
Điều khiển.
BMS.
Utility.
PCCC.
Hệ thống giám sát.

Sau lắp đặt cần thực hiện kiểm tra, Testing & Commissioning theo phạm vi dự án để xác nhận thiết bị hoạt động đúng thiết kế.

Đối với phòng sạch, quá trình đánh giá không nên dừng ở việc kiểm tra từng thiết bị riêng lẻ. Cần xem xét toàn bộ hệ thống và điều kiện phòng để xác định khả năng đáp ứng yêu cầu vận hành.

Những sai lầm thường gặp khi lựa chọn thiết bị phòng sạch

Chọn thiết bị chỉ dựa trên giá

Giá mua thấp chưa phản ánh toàn bộ chi phí sở hữu. Thiết bị phòng sạch tiêu thụ điện cao, khó bảo trì hoặc có vật tư thay thế đắt có thể làm tăng OPEX trong quá trình vận hành.

Vì vậy, nên đánh giá cả CAPEX và OPEX thay vì chỉ so sánh giá đầu tư ban đầu.

Mua thiết bị trước khi hoàn thiện thiết kế

Mua thiết bị phòng sạch khi chưa hoàn thiện layout và HVAC có thể dẫn đến:

Không đủ công suất hoặc sai kích thước.
Thiếu không gian bảo trì.
Khó đấu nối MEP.
Xung đột với thiết bị sản xuất.
Phát sinh chi phí cải tạo.

Với AHU, FFU, BFU, Air Shower và Pass Box, các yêu cầu interface nên được xác định ngay từ giai đoạn thiết kế.

Đồng nhất thiết bị có HEPA với khả năng đạt cấp sạch

HEPA giúp kiểm soát hạt nhưng không phải yếu tố duy nhất quyết định cấp sạch. Phòng sạch còn phụ thuộc vào HVAC, lưu lượng khí, độ kín, chênh áp, nguồn phát sinh hạt và điều kiện vận hành.

Do đó, việc có HEPA không đồng nghĩa phòng sạch chắc chắn đạt cấp sạch yêu cầu.

Không tính đến bảo trì

Thiết bị phòng sạch cần có không gian và phương án tiếp cận phù hợp để bảo trì. Một số vấn đề thường gặp là:

Khó thay HEPA hoặc bộ lọc.
Không thuận tiện vệ sinh coil.
Khó tiếp cận motor, quạt.
Thiếu linh kiện thay thế.

Cần tính đến maintenance access ngay từ giai đoạn thiết kế để hạn chế tháo dỡ hoặc cải tạo khi bảo trì.

Không phân biệt thiết bị và dụng cụ phòng sạch

AHU, FFU, khăn lau, xe đẩy và quần áo phòng sạch có mục đích và cách quản lý khác nhau. Phân loại rõ thiết bị, dụng cụ, vật tư tiêu hao và PPE giúp doanh nghiệp quản lý ngân sách, mua sắm và thay thế hiệu quả hơn.

Chỉ dựa vào catalog mà bỏ qua quy trình thực tế

Catalog cung cấp các thông số như kích thước, công suất, lưu lượng hay vật liệu, nhưng chưa thể hiện đầy đủ mức độ phù hợp với dây chuyền.

Trước khi lựa chọn, cần đánh giá theo chuỗi:

Quy trình sản xuất → layout → luồng người/vật liệu → HVAC/MEP → vận hành → bảo trì.

Thiết bị phòng sạch phù hợp về thông số nhưng không phù hợp với quy trình vẫn có thể gây phát sinh trong quá trình triển khai.

INTECH E&C – Tư vấn, sản xuất và triển khai thiết bị phòng sạch

Lựa chọn thiết bị phòng sạch cần được xem xét đồng thời với cấp sạch, quy trình vận hành, layout, luồng người – vật liệu và hệ thống HVAC/MEP. INTECH E&C cung cấp giải pháp phòng sạch đồng bộ, từ tư vấn, thiết kế, sản xuất thiết bị đến cung cấp, lắp đặt và thi công hoàn thiện.

Tùy yêu cầu dự án, INTECH E&C có thể triển khai các nhóm thiết bị như AHU, ACU, FCU, FFU, BFU, HEPA, Air Shower, Pass Box và thiết bị giám sát môi trường. Việc lựa chọn, cấu hình và bố trí thiết bị được thực hiện dựa trên yêu cầu công nghệ, tiêu chuẩn phòng sạch, khả năng tích hợp với hệ thống HVAC/MEP và điều kiện vận hành, bảo trì thực tế.

Với năng lực thiết kế – sản xuất – thi công, INTECH E&C có thể đồng hành xuyên suốt quá trình triển khai, giúp hệ thống thiết bị được xem xét đồng bộ từ giai đoạn thiết kế đến khi đưa phòng sạch vào vận hành. Nếu doanh nghiệp đang xây dựng hoặc nâng cấp phòng sạch, có thể liên hệ INTECH E&C để được tư vấn cấu hình thiết bị phù hợp với yêu cầu thực tế của dự án.

FAQ – Câu hỏi thường gặp về thiết bị phòng sạch

Thiết bị phòng sạch gồm những gì?

Thiết bị phòng sạch có thể được chia thành các nhóm như thiết bị xử lý và cấp khí, thiết bị kiểm soát ra vào, thiết bị giám sát môi trường, nội thất phục vụ thao tác và các dụng cụ hỗ trợ vận hành. Cấu hình cụ thể phụ thuộc vào cấp sạch, quy trình và loại hình sản xuất.

Thiết bị phòng sạch có bắt buộc phải làm bằng inox không?

Không. Inox là vật liệu phổ biến nhưng không phải mọi thiết bị đều bắt buộc phải sử dụng inox. Vật liệu cần được lựa chọn dựa trên cấp sạch, hóa chất vệ sinh, yêu cầu chống ăn mòn, tải trọng và điều kiện vận hành.

FFU và AHU khác nhau như thế nào?

AHU là thiết bị xử lý không khí ở quy mô trung tâm, có thể thực hiện nhiều chức năng như làm lạnh, gia nhiệt, kiểm soát độ ẩm và lọc. FFU tích hợp quạt và bộ lọc, thường được sử dụng để cấp khí đã lọc tại vị trí hoặc khu vực cụ thể.

Phòng sạch có bắt buộc phải sử dụng Air Shower không?

Không. Air Shower chỉ cần thiết khi thiết kế và quy trình kiểm soát nhiễm yêu cầu. Việc lựa chọn phụ thuộc vào cấp sạch, luồng người/vật liệu, mức độ phát sinh bụi và yêu cầu công nghệ.

Pass Box dùng để làm gì?

Pass Box dùng để chuyển vật liệu giữa các khu vực mà không cần mở cửa trực tiếp giữa hai phòng. Thiết bị hỗ trợ kiểm soát luồng vật liệu và hạn chế nguy cơ nhiễm chéo.

Dụng cụ phòng sạch khác thiết bị phòng sạch như thế nào?

Thiết bị phòng sạch thường thực hiện chức năng kỹ thuật hoặc kiểm soát môi trường như AHU, FFU, Air Shower, Pass Box và thiết bị đo. Dụng cụ phòng sạch chủ yếu phục vụ vệ sinh, thao tác, vận chuyển và lưu trữ như khăn lau, cây lau, khay, xe đẩy và giá kệ.

Nên lựa chọn thiết bị trước hay sau khi thiết kế phòng sạch?

Nên xác định yêu cầu thiết bị phòng sạch song song với quá trình thiết kế và chốt cấu hình trước khi hoàn thiện các hạng mục liên quan. Cách tiếp cận này giúp thiết bị đồng bộ với layout, HVAC, điện, điều khiển và các hệ thống MEP khác, đồng thời hạn chế phát sinh khi thi công.

Lựa chọn thiết bị phòng sạch không nên chỉ dựa trên danh sách có sẵn hoặc giá mua ban đầu mà cần gắn với cấp sạch, quy trình sản xuất, luồng người – vật liệu, HVAC/MEP và yêu cầu bảo trì. Cấu hình đúng ngay từ giai đoạn thiết kế sẽ giúp hệ thống vận hành ổn định và hạn chế phát sinh trong quá trình thi công.

INTECH E&C cung cấp giải pháp phòng sạch đồng bộ từ tư vấn, thiết kế đến sản xuất, cung cấp và thi công thiết bị. Doanh nghiệp đang xây dựng hoặc nâng cấp phòng sạch có thể liên hệ INTECH E&C để được tư vấn cấu hình thiết bị phù hợp với yêu cầu thực tế của dự án.
